一、导轨式电能表行业介绍

随着经济的飞速发展，各行各业对电的需求越来越大，电力资源紧缺和不同时间用电量不均衡的现象依然严重。随着智能电网建设的进一步推进，电子式电表将呈现出完全取代感应式电表的趋势，并逐步向“智能电表”过渡。目前的电能表在软件中采用多种抗干扰和容错技术，如交流采样中的傅里叶快速滤波技术、基于A/D转换和DSP数据处理技术测量技术、软件误差校准技术、开关量输入的延时复选滤波技术等，以提高整机的抗干扰能力。

二、导轨式电表产品概述：

 电力计量类仪表适用于低压计量的交流电参数及有功电度、无功电度，具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点?？晒惴河τ糜诘缌π幸档牡缒懿饬考坝玫缱远芾砹煊?，如楼宇、商场、会展中心、学校、机场、港口、工厂、写字楼及公共设施等场所。

导轨式安装电能表是我公司集多年的电表设计经验，所推出的一款微型智能电能表，它用于380V/220V终端照明系统，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于照明箱内。

电表采用LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能?？捎肦S485通讯接口与上位机实现数据交换。

导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

三、产品执行标准：

符合GB/T17215.321-2008和IEC62053-21国际标准中1级和2级静止式交流有功电能表相关技术要求。采用LCD显示，具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，方便了用电自动化管理。采用微电子技术计量电能，电能表由分压器取得电压采样信号，分流器取得电流采样信号。该产品适应电压范围宽、可靠性高、寿命长、精度高、功耗低，并且具有防窃电等功能。

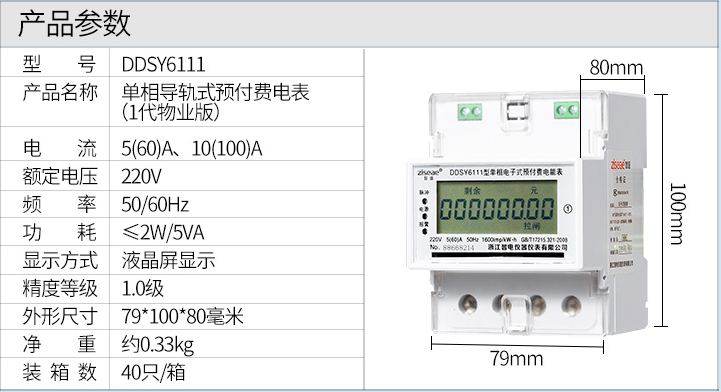

四、规格和主要技术参数

1、规格型号

规格 型号	精度等级	电压规格 (V)	电流规格（A）
DDSY6111	1.0	220	5（60）  10（100）

2、主要技术参数：

a、基本误差:

负载电流	功率因数	百分数误差限（％）
0.05Ib≤I<0.1Ib	1.0	±1.0
0.1Ib≤I≤Imax		±0.6
0.1Ib≤I<0.2Ib	0.5（滞后）      0.8（超前）	±1.0
0.2Ib≤I≤Imax		±0.6

b、气参数（参比条件）：

起动电流： 0.4 % Ib

功耗：电压线路<1.0W，3.0VA；

电流线路 < 1.0VA

潜动：具有逻辑防潜动电路

电压范围：  220V±10%

工作温度范围：-25℃~ +65℃

五、安装与使用

   1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

   2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

   3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。

   4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。

   5、一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门(售电处)补购一张。

 6、购电准备：购电前，用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。

   7、购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用

户编号、预购电量、报警电量、限容方式及限容功率等加密写入IC卡。

   8、电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD表显示屏依次显示：剩余金额、购电金额、总购金额、总用电量、用户编号、常数，拔卡请妥善保存。

   9、运行显示：电表运行过程中，轮流显示表内剩余金额、购电金额、总购金额、总用电量、用户编号、常数。

10、超容报警：电表运行过程中，如果“报警指示灯”快速闪烁显示，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电60秒后，将拉闸3分钟；如用户插卡响应可立即恢复供电。

11、 囤积限量：如果购电量＋剩余电量>囤积限量（10000kWh)，则购电量不读入，显示器显示“Error=10”提示，卡内电量仍有效。

  12、 预警提醒：当表内剩余电量小于“声光报警电量”时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电。

13、 断电警告：当表内剩余电量小于“拉闸报警电量”时，“报警指示灯”常亮，液晶上显示“拉闸”提示符，继电器拉闸，此时用户可以将购电卡插入电表一次，电表会合闸，“报警指示灯”继续常亮，此时用户应将快去供电部门购电，以免不能及时购电而无法用电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。

14、 购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。

15、 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。
