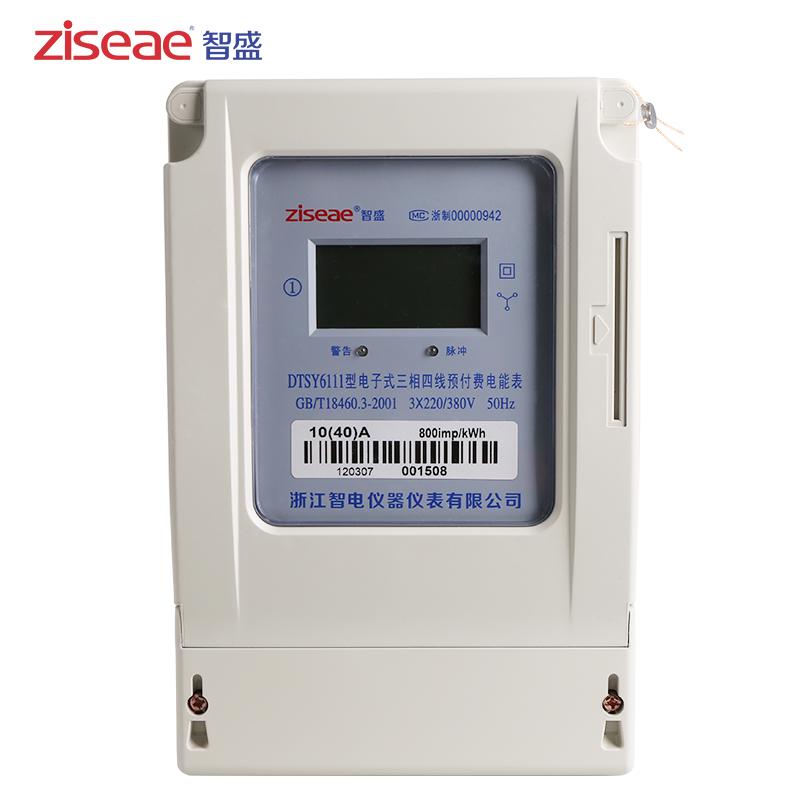

三相预付费电能表用很广泛，这个知识点大家一定要掌握。主要说两种，一种是直接式一种是带电流互感器的。这2种接线从测量原理和构成角度来说，没什么差别。只不过直接式的三相预付费电表额定电流是根据负载的电流来选的，一般不超100A。而互感器式预付费电表的额定电流是根据互感器的二次电流来选的（电流互感器是xxx/5的，电表额定电流选5A的就可以），而一次的额定电流是根据负载的电流来选。说白了，电流互感器就是个变压器，在预付费电能表测量时，直接测量高压大电流不太现实，所以通过互感器这个变换装置，把大电流变换为电表可承受的小电流，所以计算预付费电表度数的时候，需要乘上对应的倍率。

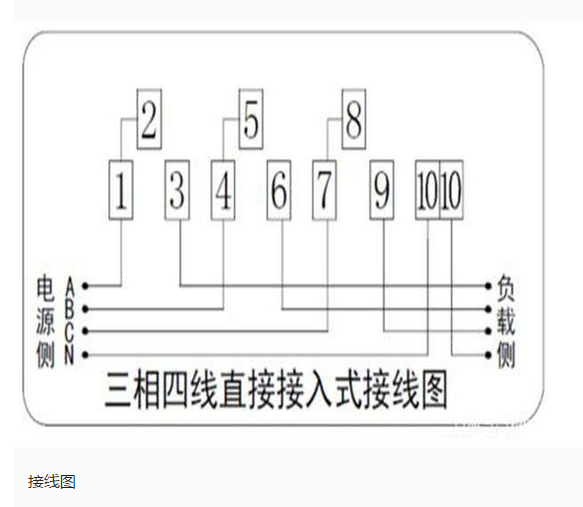

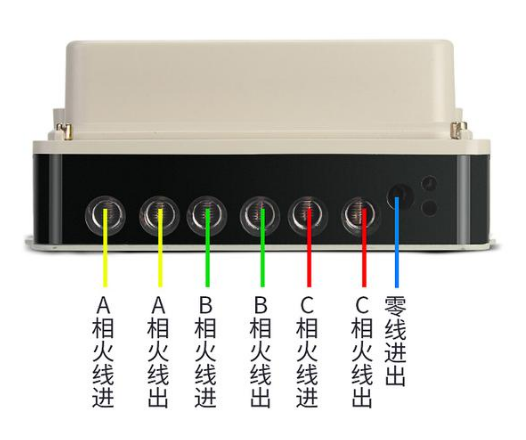

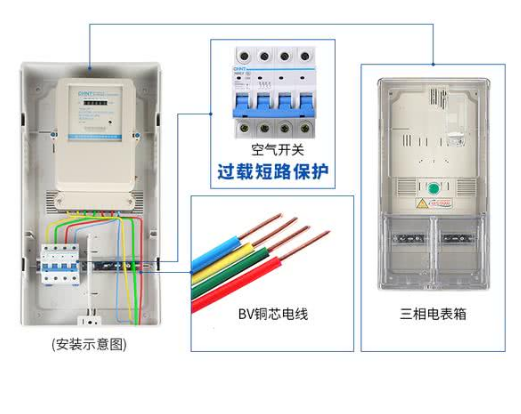

三相预付费电表直接式的接线比较简单，编号从1到10，有的朋友只看到底部的7个接线柱，其实还有2、5、8三个接线柱，只不过这三个接线柱和147用连接片短接了，所以不需要再接线。这种直接式的三相四线电表的接线顺序是：147接三相电源的进线，369接出线，最后的10接进出的零线。
三相四线的电路里，由于用电情况的不确定性，所以线路电压不会相等，就会造成电压线圈的中性点偏移，如果不接零线，电表的读数会产生误差，所以最后的10接线柱必须接零线。
互感器式预付费电度表
负载的电流比较大时，我们需要增加电流互感器，把大电流变为小电流，再通过电表来计量。
实物接线

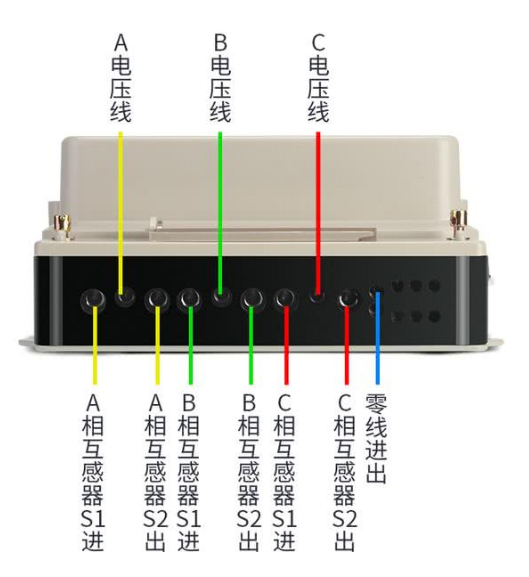

注意147和258之间没有连接片，147分别接三个互感器的S1端，369接互感器的S2端，ABC三条火线从互感器的P1面穿过，三个互感器的S2连一起接地。
